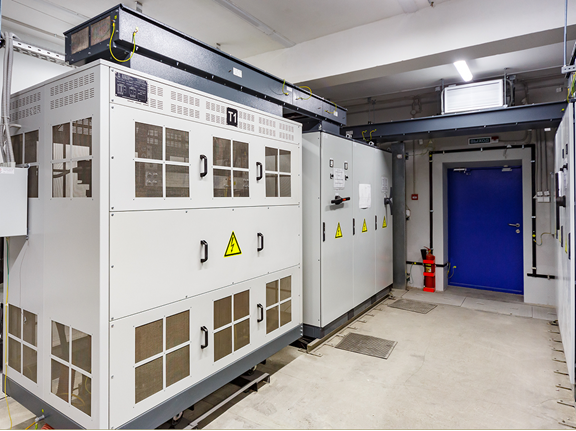

Встроенная трансформаторная подстанция «Исеть» предназначена для приёма, преобразования и распределения электроэнергии для потребителей классом напряжения 0,4 или 0,69 кВ.

Основными элементами типовой встроенной трансформаторной подстанции являются:

• Распределительное устройство ВН (РУВН)

В качестве оборудования РУВН возможна установка моноблоков UM или RMЕ с элегазовой изоляцией. Моноблочное исполнение предусматривает до 4 модулей в одном общем баке, заполненном элегазом SF6. Бак герметичен и рассчитан на 30 лет непрерывной эксплуатации. В случае, когда проектом предусмотрен транзит мощности, для организации полноценного РП, возможно применение КРУ-Ultima.

• Силовые трансформаторы.

Для преобразования напряжения во встроенных трансформаторных подстанциях возможно применение сухих силовых трансформаторов IDR-T с литой изоляцией на основе эпоксидной смолы, залитой в вакууме, либо с открытыми обмотками (VPI), в качестве изоляции которых применяется стеклоткань, пропитанная специальным лаком в вакууме.

Аналогично литой изоляции, изоляция VPI также не поддерживает горение и устойчива к тяжелым условиям эксплуатации.

По желанию заказчика могут быть применены герметичные масляные трансформаторы (ТМГ) различных производителей.

• Распределительное устройство НН (РУНН)

В зависимости от требований и необходимого функционала, встроенные трансформаторные подстанции могут быть укомплектованы щитовым оборудованием с автоматическими выключателями, плавкими предохранителями или выключателями нагрузки и прочих комплектующих качественных Российских и иностранных производителей.

• Силовые перемычки ВН и НН

Для организации электрического соединения между оборудованием 6…20 кВ встроенной трансформаторной подстанции используется кабель соответствующего сечения. Каждая перемычка оконцовывается кабельной муфтой.

Соединение Трансформатора с распределительным устройством низкого напряжения осуществляется как с помощью кабельных перемычек, так и с помощью шинопровода (плотно сжатого пакета изолированных шин, заключенного в корпус).

В зависимости от конструкции и требований, шинопровод может содержать до пяти токоведущих проводников.

Всё поставляемое оборудование применяемое во встроенных ТП-Исеть - индивидуального исполнения. Сборка производится на собственной производственной площадке в г. Екатеринбурге.

По требованию заказчика в комплекте поставки встроенной ТП-Исеть может быть оборудование управления освещением, отоплением, системы измерения и учёта, сигнализации, телемеханики.

После изготовления, всё оборудование встроенной ТП-Исеть проходит контрольную сборку. Данный этап исключает возможность ошибки и позволяет сократить время монтажа на объекте.
