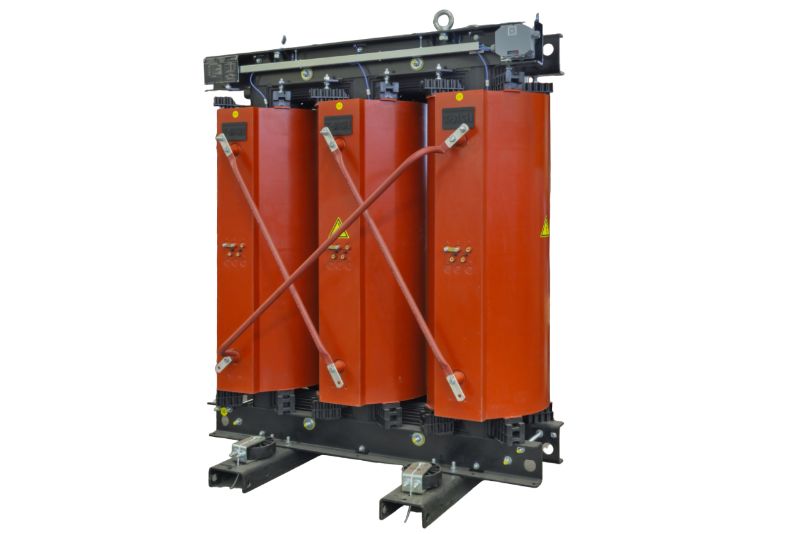

С литой изоляцией представляет собой трёхфазный трансформатор сухого типа, с изоляцией на основе эпоксидной смолы, залитой в вакууме. В состав смолы входят добавки, которые обеспечивают катушкам высокую прочность и высокую степень нагревостойкости (класс F и H).

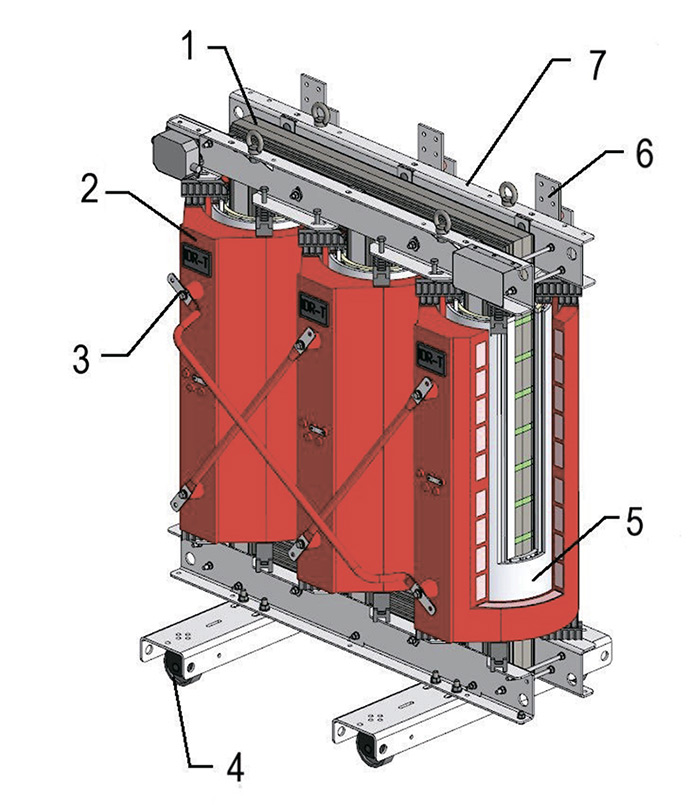

Конструктивные решения
- Магнитный сердечник
- Обмотки высокого напряжения
- Выводы высокого напряжения
- Поворотные катки
- Обмотки низкого напряжения
- Выводы низкого напряжения
- Элементы остова
Характеристики
|
Номинальные мощности
|
100 - 3150 кВА |
|
Номинальное напряжение обмотки ВН
|
6 кВ, 10 кВ, 20 кВ |
|
Класс изоляции обмоток
|
для Uн=6 кВ - 7,2 кВ, для Uн=10 кВ - 12 кВ, для Uн=20 кВ - 24 кВ |
|
Номинальное напряжение обмотки НН
|
0,4; 0,69 кВ |
|
Частота
|
50 Гц |
|
Напряжение короткого замыкания
|
Uкз=6% |
|
Группы соединения
|
D/yn – 11 или Y/yn-0. |
|
Класс нагревостойкости изоляции ВН/НН
|
F/F |
|
Тип изоляции обмоток ВН/НН
|
Литая/Пропитанная (Литая/Литая) |
|
Сейсмостойкость
|
6 баллов MSK (7,8,9 баллов) |
|
Диапазон регулирования
|
ПБВ ± 2х2,5% |
|
Уровень частичных разрядов
|
< 10 пКл |
|
Материал обмоток ВН/НН
|
Al/Al или Cu/Cu |
|
Температура окружающей среды
|
-45/+40°С. |
|
Высота установки над уровнем моря
|
не более 1000м |
|
Степень защиты
|
IP31 (IP54) |
|
Исполнение вводов
|
Нижнее, боковое, верхнее (по выбору заказчика) |
|
Охлаждение
|
Естественное / принудительное |
|
Срок эксплуатации
|
не менее 25 лет |
|
Возможно изготовление трансформатора с нестандартными характеристиками, по индивидуальному заказу.
|
